MOS管开关电路设计，用三极管控制会烧坏？

三极管有NPN型和PNP型，同理MOS管也有N沟道和P沟道的，三极管的三个引脚分别是基极B、集电极C和发射极E，而MOS管的三个引脚分别是栅极G、漏极D和源极S。

本文引用地址：

对于MOS管，我们在电路设计中都会遇到，那么应该如何设计一个MOS管的开关电路呢？

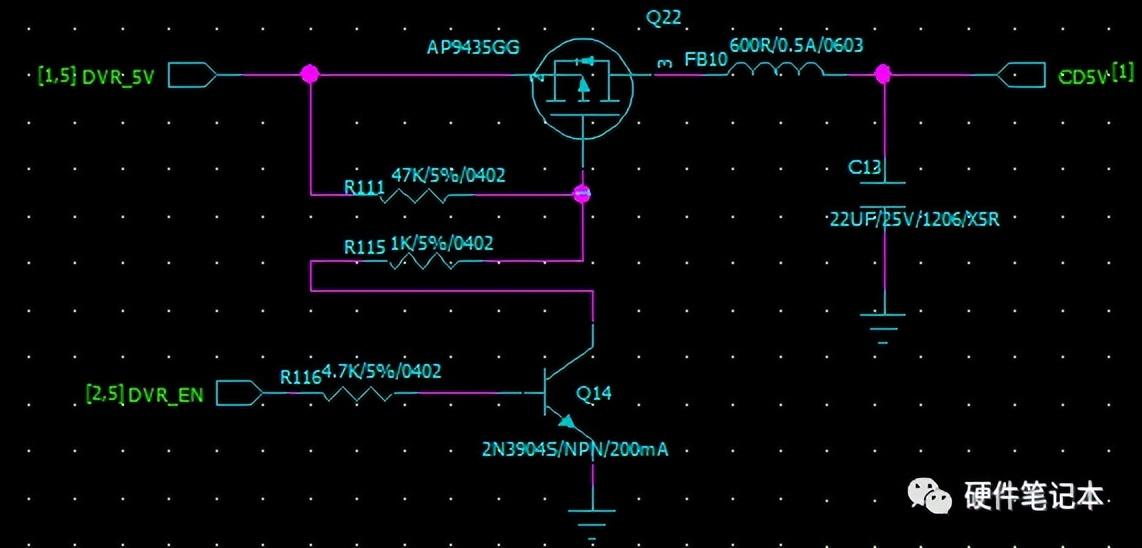

MOS管开关电路

但是这个电路的缺点也是显而易见，由于MOS管有一个寄生的二极管，如果CD5V的滤波电容过大，或者后端有别的电压串进来，会把前端给烧坏！

电流路径如下：

如何改善这个问题呢？

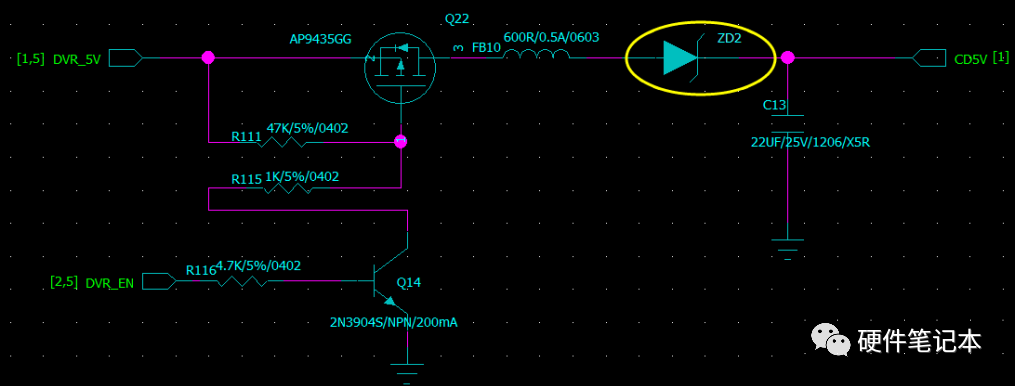

有两个方式，一种是在后端串联二极管。

优点，电路简单，BOM成本低！

缺点，二极管动态负载电阻大，特别不适合后盾负载变化大的！

另外一种，便是后端串联一个同规格的MOS管！

优点，MOS管开通电阻极小，对于后端负载电流变化不敏感。

缺点，BOM成本高！
